Дом / Продукция / Литые износостойкие детали для дробилок / Литейная футеровка дробилки / Износостойкие литые детали из высокомарганцовистого хромистого сплава для конусной дробилки: броня подвижного конуса (мантия) и броня неподвижного конуса (чаша)

Износостойкие литые детали из высокомарганцовистого хромистого сплава для конусной дробилки: броня подвижного конуса (мантия) и броня неподвижного конуса (чаша)

Введение продукта

Введение продукта

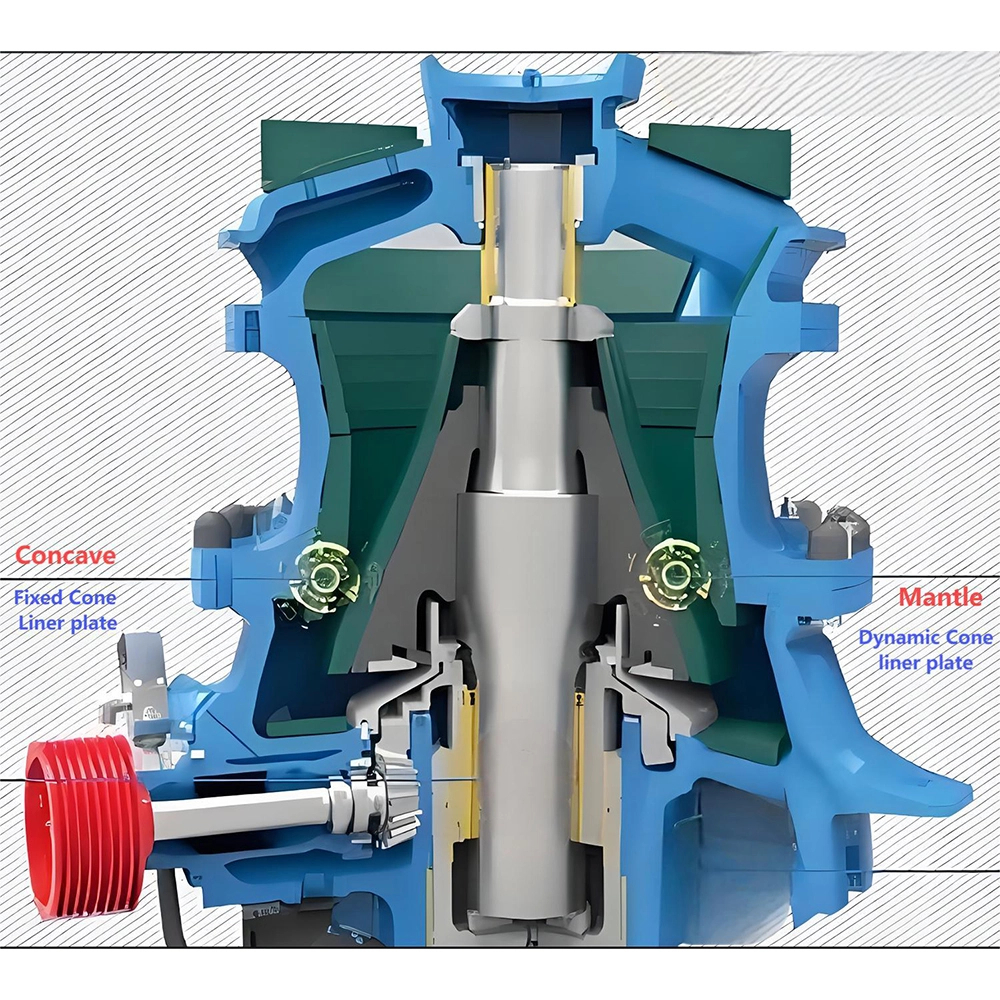

Конусная дробилка использует вращение электродвигателя для приведения в действие трансмиссионного вала и конусной части для совершения качательного движения, в результате чего дробильная стенка (футеровка мантии) иногда приближается, а иногда покидает неподвижную поверхность стенки (футеровка чаши), тем самым подвергая руду ударам, сжатию и изгибу в камере дробления, достигая дробления руды.
Конусная дробилка — это усовершенствованная гидравлическая дробилка с высокой мощностью, высокой степенью дробления и высокой производительностью. Имеет широкий спектр применения, особенно для сверхтонкого дробления твердых пород, руд, шлака, огнеупорных материалов и т. д. Ударная дробилка обычно используется для первого, второго и окончательного дробления минералов низкой и средней твердости, таких как известняк, уголь, карбид кальция, кварц, доломит, сульфидная железная руда, гипс и химическое сырье.

1. Подкладка чаши / вогнутая (фиксированная коническая подкладка)

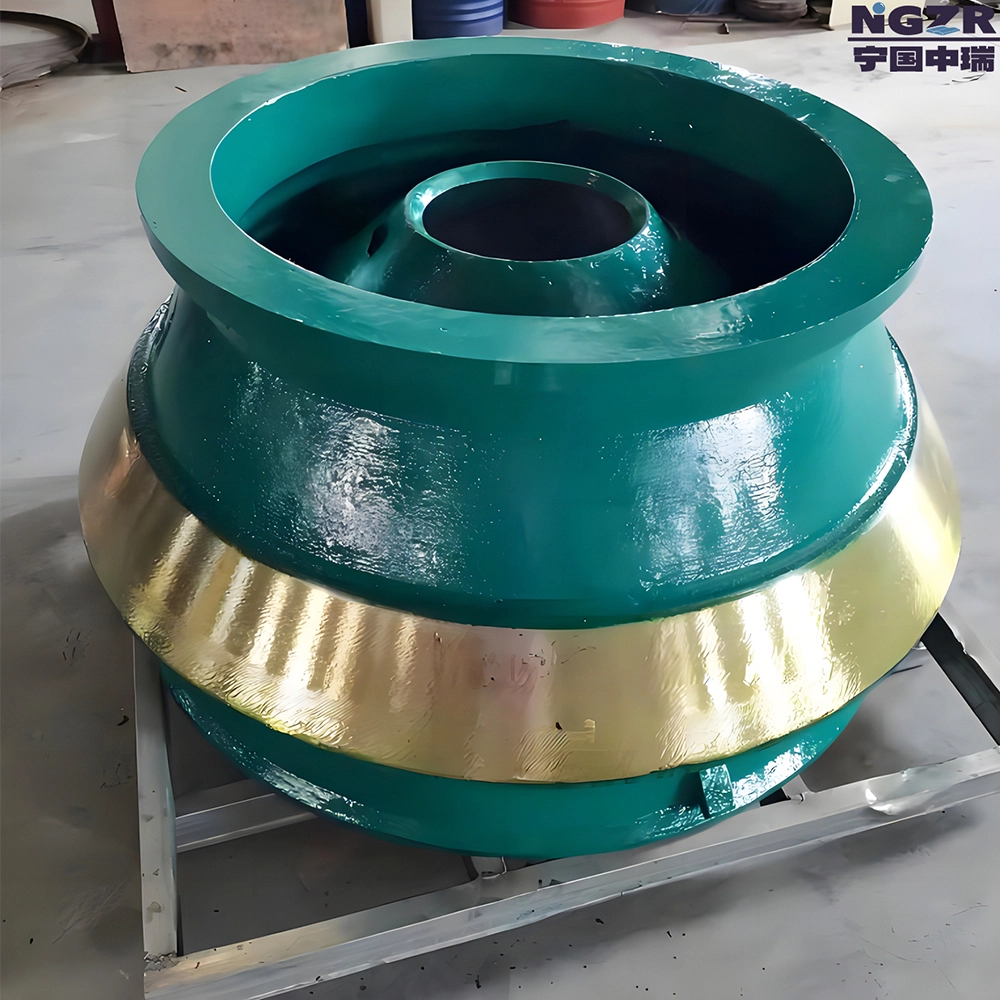

2. Подкладка мантии (динамическая конусная подкладочная пластина)

Запасные изнашиваемые детали из стали с высоким содержанием марганцево-хромового сплава, обладающие высокой прочностью на сжатие, высокой силой дробления и простотой обслуживания

Свяжитесь с нами

ПРЕДЫДУЩАЯ:Литые ножевые молотки и футеровка из сплава для шредера по металлу (переработка лома и отходов металлов)СЛЕДУЮЩАЯ:Нет следующей статьи

Основные особенности

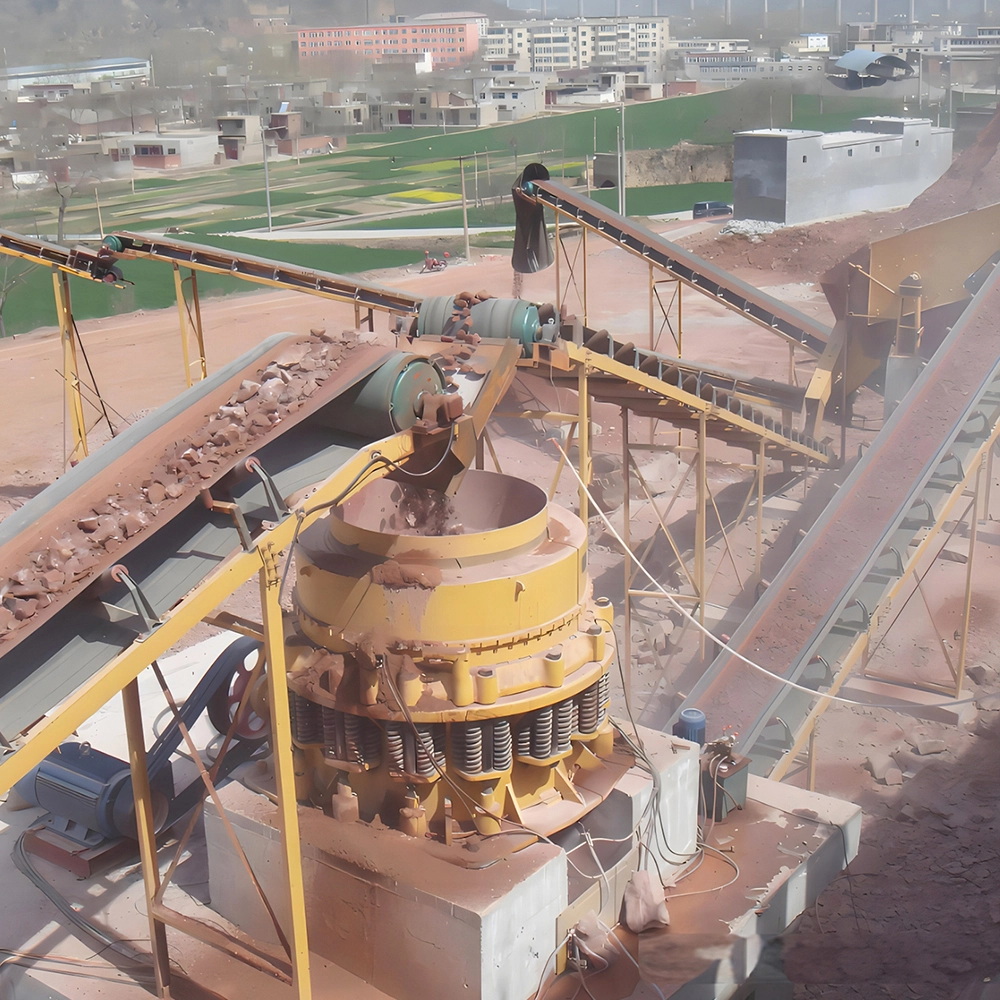

Сценарии применения
Характеристики продукта
Параметры настройки

Преимущество продукта

Относительно стабильное качество
Компания NGZR имеет более чем 10-летний опыт в области НИОКР / производства/послепродажного обслуживания литых изнашиваемых деталей из легированной стали с высоким содержанием марганца и хрома (таких как литые мелющие тела с высоким содержанием хрома и литые футеровки мельниц из сплава с высоким содержанием марганца и хрома, молотковые дробилки, щековые плиты и т. д.) в горнодобывающей и цементной промышленности.

Более низкая стоимость эксплуатации

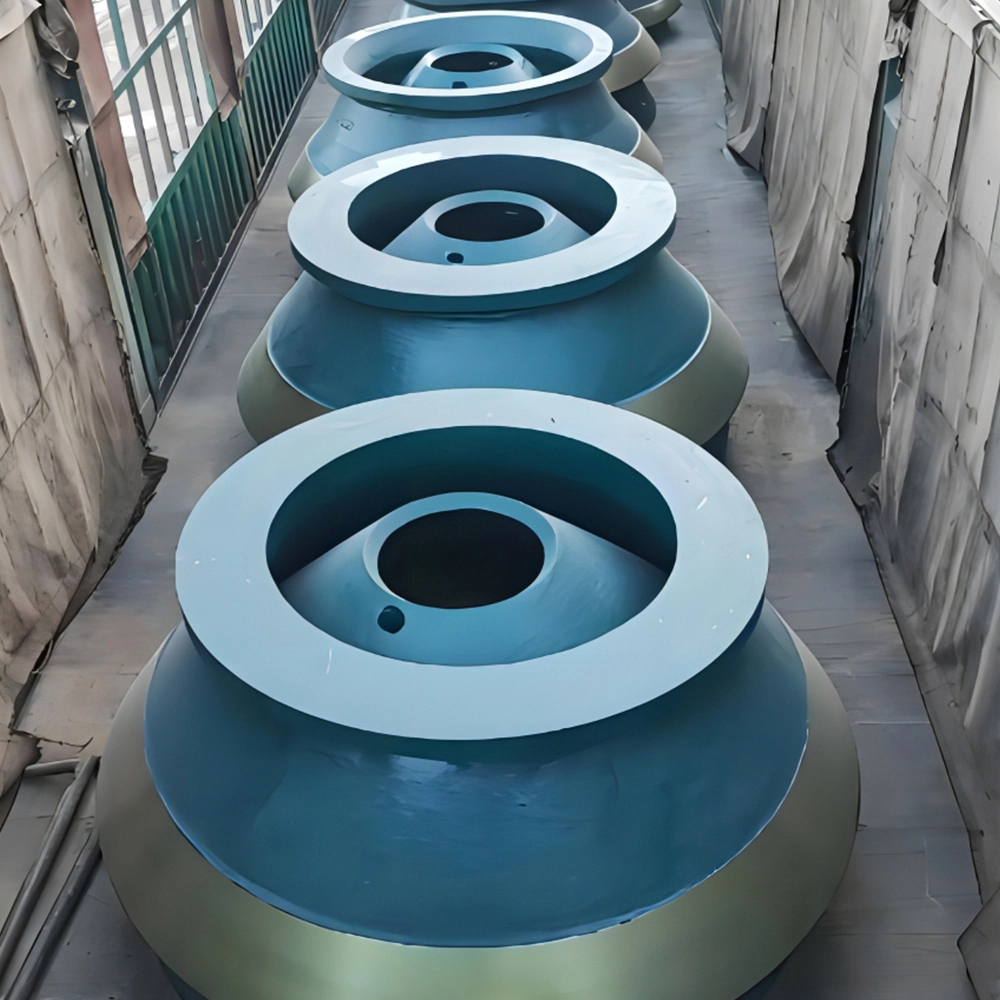

Износостойкие литые детали из марганцовисто-хромистой стали (броня неподвижного конуса (чаша) и броня подвижного конуса (мантия)) отличаются длительным сроком службы и стабильным качеством.

Благодаря большой производственной мощности компании NGZR, оснащённой передовой технологией литья по газифицируемым пенопластовым моделям, полностью автоматической линией точного литья и литейной линией ручной формовки по деревянным моделям с использованием смоляного песка, мы можем предложить клиентам продукцию по более конкурентоспособным ценам, что помогает заказчикам достигать более низкой удельной себестоимости продукции по сравнению с прежними показателями.

Индивидуальный подбор состава легированной стали

Литейный завод NGZR способен корректировать химический состав легированной стали (содержание марганца и хрома) в соответствии с требованиями заказчика, а также вводить дополнительные специальные легирующие элементы (кремний, молибден, медь, никель и др.). Благодаря специальной термической обработке достигаются требуемые механические свойства литых футеровок дробилок, отбойных плит и плит-бил, что позволяет адаптировать продукцию к различным условиям эксплуатации у разных клиентов.

Индивидуальный размер и форма чертежа
Литейный завод NGZR может следовать чертежам клиентов’ существующих изнашиваемых деталей конусной дробилки для изготовления по индивидуальному заказу. Кроме того, мы можем пересмотреть существующую форму/толщину изнашиваемых деталей конусной дробилки и качество износа, чтобы помочь клиентам снизить стоимость изнашиваемых деталей и повысить эффективность производства.

Руководство по измерению и установке «от двери до двери»
Если заказчик не может предоставить чертежи существующей конусной дробилки, NGZR организует приезд нашего сервисного инженера для проведения измерений и проектирования комплексного обслуживания бесплатно.
При необходимости заказчик предоставляет услуги гида по установке «от двери до двери» с оплатой.

Дизайн и использование продукта

Как правильно выбрать легированный материал и форму для снижения производственных затрат?

Подбор легированного материала под существующую конусную дробилку

Высокомарганцовистая хромистая сталь обладает хорошей ударной вязкостью, не склонна к разрушению и может применяться для изготовления брони неподвижного конуса (чаши);

Высокохромистая сталь имеет более высокую твёрдость и износостойкость по сравнению с марганцовисто-хромистой, но является хрупкой и может использоваться для изготовления брони подвижного конуса (мантия).

2. Выбор легированной стали с учётом RCM

При увеличении межремонтного интервала RCM (обслуживание по техническому состоянию) дробилки, футеровка и броня подвижного конуса должны обладать более высокой твёрдостью. Однако с повышением твёрдости продукции возрастает необходимость использования более дорогих легирующих элементов, таких как молибден, никель, медь, хром, марганец и др., что приводит к увеличению стоимости изделия и удельных эксплуатационных затрат.

3. Разработайте более совершенные формы футеровки дробилки и мантийных пластин
Лучшая форма мантийных пластин и футеровки чаши поможет дробилке более эффективно дробить, увеличить производительность и качество!
Компания NGZR может помочь заказчику провести исследование и разработку формы щековой плиты и футеровки для существующего оборудования молотковой дробилки.

Химический состав сплава №1:
ЭЛЕМЕНТ	С	Си	Мн	ПП	С	Кр	Мо	Ни	Ку
Mn13Cr2	1,05-1,35	0,3-0,9	11-14	≤0,06	≤0,04	1,5-2,5	--	--	--
Mn13Cr2Mo	1,05-1,35	0,3-0,9	11-14	≤0,06	≤0,04	0,4-1,2	0,4-1,2	--	--
Mn18Cr2	1,05-1,35	0,3-0,9	16-19	≤0,06	≤0,04	1,5-2,5	--	--	--
Mn22Cr2	1,05-1,35	0,3-0,9	20-22	≤0,06	≤0,04	1,5-2,5	--	--	--
Cr26Ni5	≤0,20	≤0,20	≤0,20	≤0,06	≤0,04	24-28	≤0,50	4-6	--
Cr26Ni12	0,2-0,5	≤0,20	≤0,20	≤0,06	≤0,04	24-28	≤0,50	11-14	--
Cr25Ni20Mo	0,35-0,45	≤0,20	≤0,20	≤0,06	≤0,04	23-27	1.1-1.4	19-22	--
Cr15Mo2	2-2,8	≤0,10	0,5-1,0	≤0,10	≤0,06	13-18	1,5-2,5	0-1,0	0-1,2
Cr20Mo2Cu	2-3,0	≤0,10	0,5-1,0	≤0,10	≤0,06	18-22	1,5-2,5	0-1,0	0,8-1,2
Cr26Mn	2-3,0	≤0,10	0,5-1,0	≤0,10	≤0,06	23-28	0-1,5	0-2,0	0,8-1,2
Примечание: Мы можем изготовить любой другой тип сплава по индивидуальному заказу.

#2 Физические и технические характеристики продукта:
ЭЛЕМЕНТ	Предел текучести Yp0,2/МПа	Прочность на растяжение Рм / МПа	Поглощение ударов КУ2/Дж	Твёрдость HBW	Микроструктура
Mn13Cr2	≥ 390	≥ 735	≥ 96	≤ 300	А + С
Mn13Cr2Mo	≥ 390	≥ 735	≥ 96	≤ 300	А + С
Mn13Cr2Ni3	≥ 370	≥ 705	≥ 118	≤ 300	А + С
Mn18Cr2	≥ 390	≥ 735	≥ 96	≤ 300	А + С
Cr26Ni5		ɑ ɓ(МПа) 590			А + Ф
Cr26Ni12		ɑ ɓ(МПа) 490			А + Ф
Cr25Ni20Mo		ɑ ɓ(МПа) 490			А + Ф
Cr15Mo2				HRC ≥ 53	М+ А + С
Cr20Mo2Cu				HRC ≥ 58	М+ А + С
Cr26Mn				HRC ≥ 55	М+ А + С
M=Мартенсит C=Карбид A=Аустенит F=Феррит
Примечание: мы можем изготовить любые другие специальные механические свойства по индивидуальному заказу
